您是否知道可以使用電榮探頭測量玻璃厚度?
您只需要以下設備:
說明

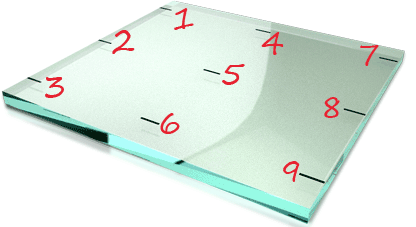

工業玻璃製造商需要找到適合的量測方法來確認玻璃的厚度,然後將其切割成型並塗覆。下圖是用數值標記玻璃樣品來找到測量點。
使用精度高達0.1µm Heidenhain Contact Gauge檢查玻璃樣品的中心點(測試點5)的厚度,量測厚度為2.0042mm,將該數值設置為D200放大器的初始校準值。實際進行量測時,將玻璃樣品置於接地的金屬表面上,並將探針夾在2.8mm間隙處。
在測試過程中,我們將探頭高度設定為2.8mm,但實際上探頭量測間隙最大可達7.5mm(2500µm範圍乘以3倍,等於7.5mm)。在此應用中,採用較短的間隙能擁有更好的解析度、雜訊更小。
再來將玻璃從測試點1滑動到測試點9,測試圖如下圖所示,下板是接地、玻璃是電介質、上板是探針。
九個點的數據如下,以毫米(mm)為單位。
測試點1 |
測試點2 |
測試點3 |
2.0043 |
2.0045 |
2.0050 |
測試點4 |
測試點5 |
測試點6 |
2.0041 |
2.0042 |
2.0050 |
測試點7 |
測試點8 |
測試點9 |
2.0038 |
2.0042 |
2.0040 |
透過MTI的高精度電容傳感器,製造商得以確保玻璃的厚度一致性。
