特色
.用於輕量的受測物
.KS91C用於超小型設計
.KS91C具有IEPE電壓輸出
.KS93具有Charge輸出
.較廣的動態範圍
.溫度係數低
.高諧振頻率
.可更換電纜
.KS93帶M3安裝螺紋底座
.KS91C帶絕緣底座,避免接地迴路

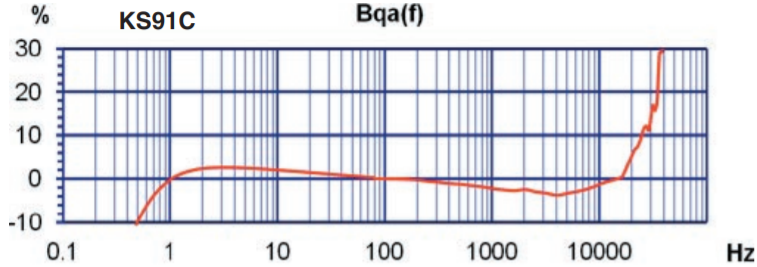

- 典型的波幅響應

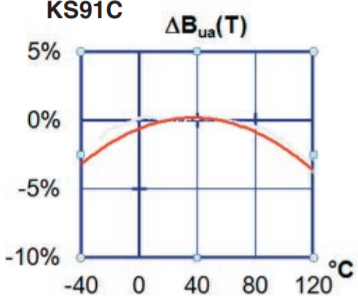

- 溫度特性

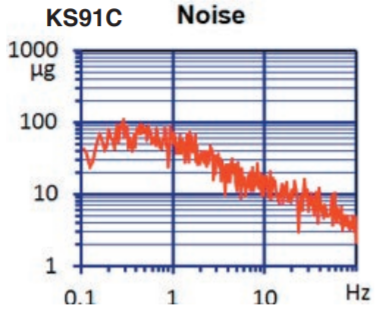

- 雜訊特性
設計 |
剪切設計 |
|
電壓靈敏度 |
Bua |
10 ± 20% mV/g |
範圍 |
a+ / a- |
600 g |
損壞限制 |
amax |
10000 g |
線性頻率範圍 |
f 3 dB |
0,3.. 37 kHz |
f 10 % |
0.6 .. 23 kHz |
|
f 5 % |
0.9 .. 20 kHz |
|
共振頻率 |
f r |
> 60 (+25 dB) kHz |
橫向靈敏度 |
Γ90MAX |
< 5 % |
殘餘雜訊 (RMS; 0.5 Hz - 20 kHz) |
an wide band |
< 3000 µg (Hz) |
雜訊密度 |
0,1 Hz an 1 |
100 µg/√Hz |
1 Hz an 2 |
60 µg/√Hz |
|
10 Hz an 3 |
15 µg/√Hz |
|
100 Hz an 4 |
6 µg/√Hz |
|
恆定電流源 |
I CONST |
2 .. 20 mA |
輸出偏壓 |
UBIAS |
12 ..14 V |
輸出阻抗 |
ra |
<100 ? |
環境參數
操作溫度範圍 |
Tmin/Tmax |
-40 / 120°C |
Charge靈敏度係數 |
TK(Bqa) |
- |
溫度係數 |
-20 °C TK(Bua) |
0,05 %/K |
20 °C TK(Bua) |
0,00 %/K |
|
|
-0,02 %/K |
|
120 °C TK(Bua) |
-0.04 %/K |
|
電容係數 |
TK(CI) |
- |
瞬間溫度靈敏度 |
baT |
2,5 ms-2/K |
基礎應變靈敏度 |
baS |
- |
磁場靈敏度 |
baB |
4,5 |
機械參數
重量 (不含電纜線) |
1.3 / 0.05 g / oz |
外殼材質 |
鋁 / 硬塗層 |
電纜連接 |
徑向 |
插座 |
Subminiat. M3 |
安裝 |
黏著劑 |
絕緣 |
是 |
