應變片的用途非常廣泛,包括負載、壓力、扭矩、加速度、遠程指示、記錄、控制等項目,而在具體應用方面,可用於機械、船舶、飛機、土木、建築等研究,其他一般用途像是商業及家庭用的體重計。

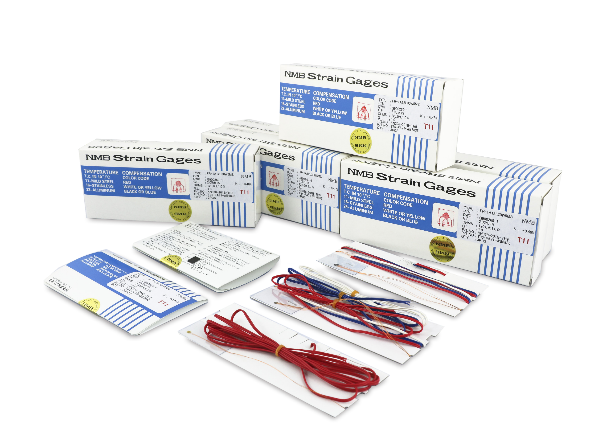

麥思科技所代理的NMB(美蓓亞)自1952年起就開始製造應變片,獨家的技術讓NMB擁有多個海外工廠據點,為客戶提供質量與供貨量皆穩定的應變片。

應變片的材料和網格形狀的抗疲勞性優異,可用於穩定性要求高的靜態應變測量以及抗疲勞性需求高的動態應變測量

美蓓亞集團所生產的應變片都已進行自動溫度補償,能使用於多種熱膨脹係數的被測量物體,適用溫度範圍廣



三軸

類型

型號

阻值 (Ω)

尺寸規格 (mm)

線長 (mm)

基座

感應柵極

漆包線

PVC

線徑

線徑

三軸 0°/45°/90°

XFR-0512L50W3MS

120

1.5

1.5

0.5

0.5

300

0.14

1000

1.0

三軸 0°/45°/90°

XFR-0512L30W1MS

120

1.5

1.5

0.5

0.5

300

0.14

1000

1.0

三軸 0°/45°/90°

YFR-0512L30W1MS

120

1.5

1.5

0.5

0.5

300

0.14

1000

1.0

三軸 0°/45°/90°

YFR-0512L50W3MS

120

1.5

1.5

0.5

0.5

500

0.14

3000

1.0

三軸 0°/45°/90°

FR-1B12L30W1MS

120

2.7

2.5

1.0

0.63

300

0.14

1000

1.0

三軸 0°/45°/90°

FR-1B12L30W3MS

120

2.7

2.5

1.0

0.63

300

0.14

3000

1.0

三軸 0°/45°/90°

FR-1A12L15W2MS

120

4.0

4.0

1.0

0.63

150

0.14

200

1.0

三軸 0°/45°/90°

FR-1A12L30W05MS

120

4.0

4.0

1.0

0.63

300

0.14

500

1.0

三軸 0°/45°/90°

FR-1A12L30+05MS

120

4.0

4.0

1.0

0.63

300

0.14

500

0.45

三軸 0°/45°/90°

FR-1A12L30W3MS

120

4.0

4.0

1.0

0.63

300

0.14

300

1.0

三軸 0°/45°/90°

FR-1A12L30W5MS

120

4.0

4.0

1.0

0.63

300

0.14

5000

1.0

三軸 0°/45°/90°

FR-1A12L50W05MS

120

4.0

4.0

1.0

0.63

500

0.14

500

1.0

三軸 0°/45°/90°

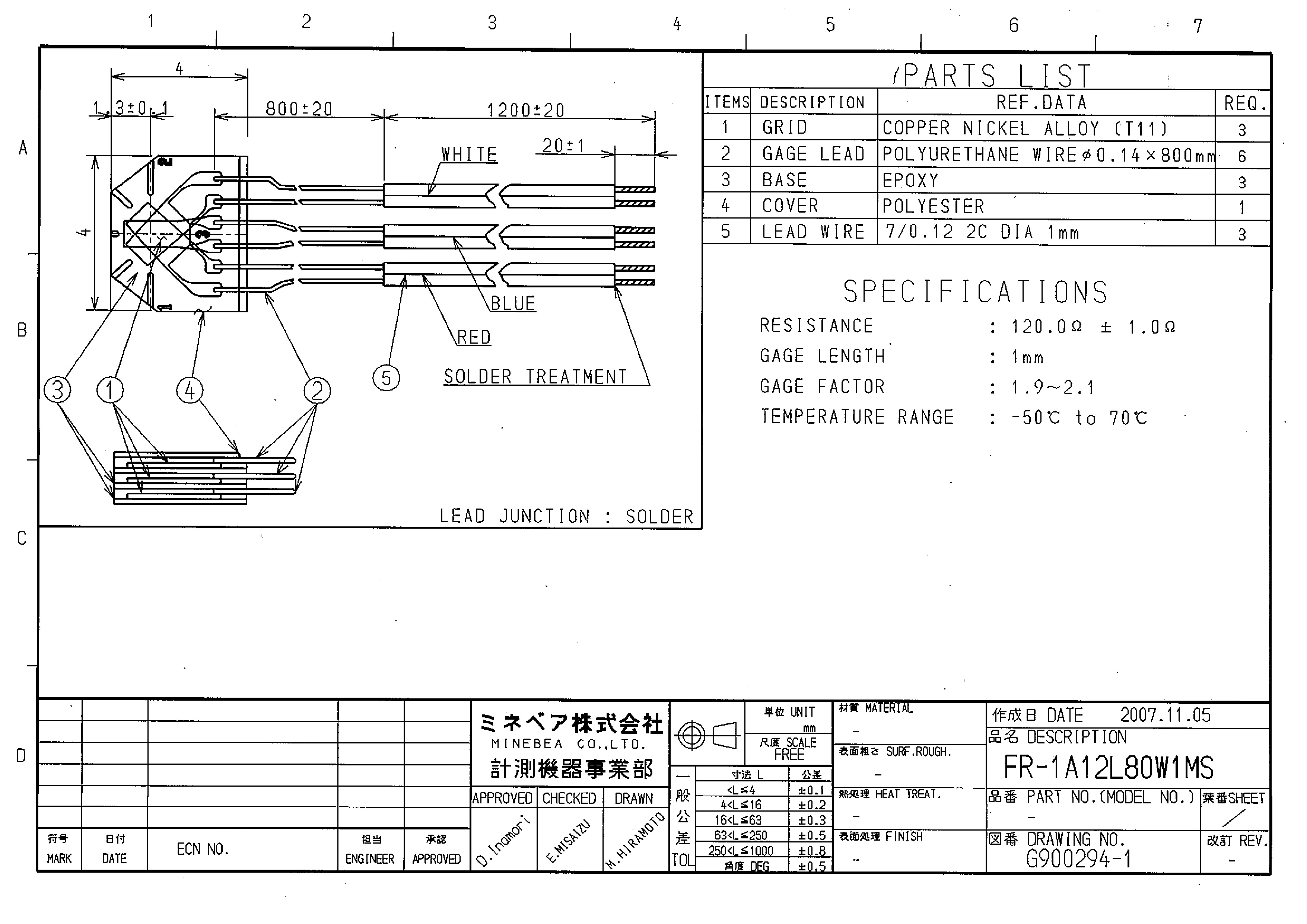

FR-1A12L80W1MS

120

4.0

4.0

1.0

0.63

800

0.14

1200

1.0

三軸 0°/45°/90°

FR-1A12+08MS

120

4.0

4.0

1.0

0.63

15

0.14

800

0.45

三軸 0°/45°/90°

FR-1-35L50W05MS

350

4.0

4.0

1.0

0.63

500

0.14

500

1.0

三軸 0°/45°/90°

FR-1A35L50W2MS

350

4.0

4.0

1.0

0.63

500

0.14

2000

1.0





單軸

類型

型號

阻值 (Ω)

尺寸規格 (mm)

線長 (mm)

基座

感應柵極

漆包線

PVC

線徑

線徑

單軸

J-02-12L15W2MS

120

2.5

2.0

0.2

0.63

150

0.14

2000

1.0

單軸

J-03-12T16W2MS

120

2.5

2.0

0.3

0.63

15

0.14

2000

1.0

單軸

J-05-12L15W2MS

120

2.5

2.0

0.5

0.63

150

0.14

2000

1.0

單軸

J-1-12T16W3MS

120

2.5

3.2

1.0

0.63

15

0.14

3000

1.0

單軸

J-1-12L10W3MS

120

2.5

3.2

1.0

0.63

100

0.14

3000

1.0

單軸

J-1-12L30+05MS

120

2.5

3.2

1.0

0.63

300

0.14

500

0.45

單軸

J-1-12L30W5MS

120

2.5

3.2

1.0

0.63

300

0.14

5000

1.0

單軸

J-2N-12T11W3MS

120

5

1.5

1.0

0.63

5

0.14

5000

1.0

單軸

J-3-35T16W3MS

120

6.9

4.7

3.0

2.0

15

0.14

3000

1.0

單軸

J-5-12T11W3MS

120

10.0

3.0

5.0

1.5

15

0.14

3000

1.0

單軸

J-6-35T11W3MS

350

10.0

3.9

6.0

2.0

15

0.14

3000

1.0



應變片利用導體的物理和幾何特性,當一個導體在其彈性極限內受外力拉伸時,並不會被拉斷或產生永久形變,形狀會變窄變長,而這種形變導致電阻變大。相反的,當一個導體被壓縮後會變寬變短,這種形變導致了電阻變小。通過量測應變片的電阻,就可以計算出其覆蓋區域的應變值。



                                                                                                      導體的電阻與其長度成正比,與截面積成反比。



應變係數

應變係數(gauge factor)GF定義為:



式中:

ΔR 為應變所造成應變片的電阻改變量

RG為未變形時的應變片電阻

ε 為應變



應變量測方式

應變片的應變變化所造成的電阻值變化極小,因此可使用惠斯通電橋電路,將其作為電壓變化輸出,並排除因溫度變化所導致的表觀應變,可根據應變片的組裝方式使輸出電壓加倍並輸出。

對於金屬箔片式應變片,其應變係數通常為2左右。當一個應變片和三個等值電阻組成電橋時,電橋的輸出電壓v為:

式中:

BV 為電橋激勵電壓



自動溫度補償

當應變片黏貼在被測量物體上時,應變片金屬電阻的線性膨脹係數(λg=15.5×10-6/℃)與被測量物體線性膨脹係數(例:鋁合金λa=23×10-6/ ℃)之間存在差值,因溫度變化導致表觀應變。當背側物材質為鋁合金時,會存在的差異為(23-15.5)×10-6=7.5×10-6/℃,因此,自動溫度補償的原理為使該誤差與生成應變片的金屬電阻的溫度係數相抵消。

本公司的應變片已調整在±1.8×10-6/℃的誤差範圍內,如下圖所示,適用溫度範圍較大(最高200 ℃)。
